Hogyan lehet felépíteni egy dinamikus kompenzátor matematikai modelljét?

Dinamikus kompenzátorok szállítójaként megértem, hogy fontos ezekhez az eszközökhöz pontos matematikai modellt létrehozni. Egy jól kidolgozott matematikai modell nemcsak a dinamikus kompenzátor viselkedésének megértésében segít, hanem a teljesítmény optimalizálásában és az energiarendszerrel való kompatibilitás biztosításában is. Ebben a blogban megosztok néhány betekintést a dinamikus kompenzátor matematikai modelljének létrehozásához.

A dinamikus kompenzátor alapjainak megértése

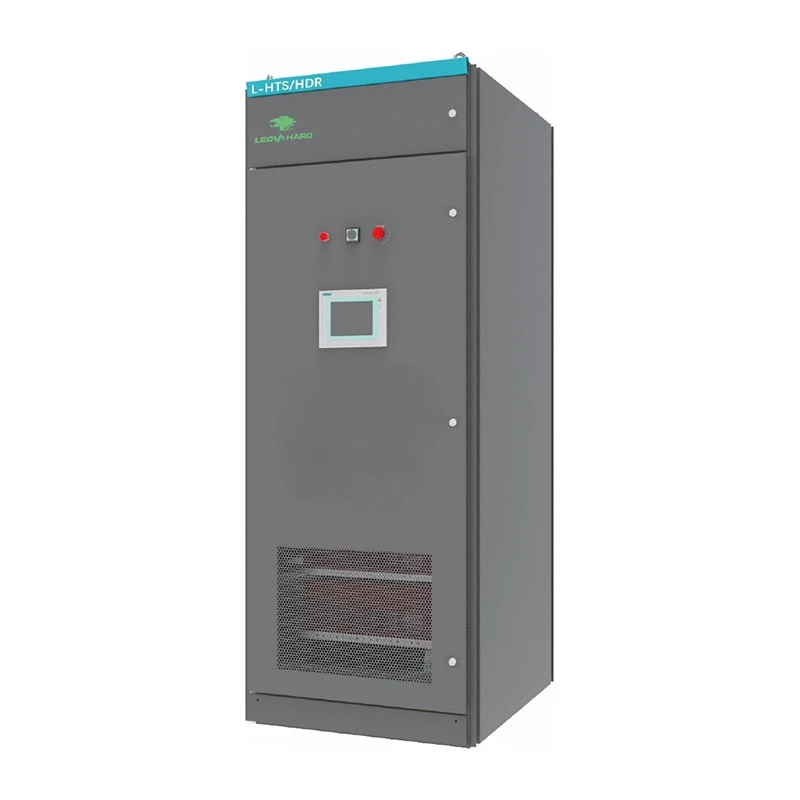

Mielőtt belemerülne a matematikai modellbe, elengedhetetlen, hogy világosan megértse, mi az a dinamikus kompenzátor. Dinamikus kompenzátort használnak az elektromos rendszerek energiaminőségének javítására a meddőteljesítmény kompenzálásával, a harmonikusok csökkentésével és a feszültség stabilizálásával. Különböző típusú dinamikus kompenzátorok léteznek, mint plDinamikus hibrid meddőteljesítmény kompenzáció,Hibrid Var kompenzátor, ésFC + SVG hibrid Var kompenzátor.

1. lépés: Határozza meg a rendszerparamétereket

A dinamikus kompenzátor matematikai modelljének felállításának első lépése a releváns rendszerparaméterek meghatározása. Ezek a paraméterek magukban foglalják az energiarendszer elektromos jellemzőit, például a feszültségszintet, a frekvenciát és az impedanciát. Magához a dinamikus kompenzátorhoz olyan paramétereket kell meghatározni, mint a névleges teljesítmény, kapacitás, induktivitás és kapcsolási frekvencia.

Tegyük fel, hogy az energiarendszernek van egy feszültségforrása (V_s), amelynek szögfrekvenciája (\omega). Az energiarendszer impedanciája (Z_s = R_s + jX_s), ahol (R_s) az ellenállás és (X_s) a reaktancia. A dinamikus kompenzátor párhuzamosan van csatlakoztatva a terheléssel.

2. lépés: Modellezze az energiarendszert és a terhelést

Az energiarendszer Thevenin ekvivalens áramkörként modellezhető, amely a rendszer impedanciájával (Z_s) sorba kapcsolt feszültségforrásból (V_s) áll. A terhelés komplex impedanciaként ábrázolható (Z_L=R_L + jX_L).

A terhelésen átfolyó áramerősség (I_L) az Ohm-törvény segítségével számítható ki: (I_L=\frac{V_s}{Z_s + Z_L}). A terhelés által fogyasztott valós teljesítményt (P) és meddőteljesítményt (Q) a (P = |V_s||I_L|\cos\theta) és (Q = |V_s||I_L|\sin\theta) adja meg, ahol (\theta=\angle(V_s)-\angle(I_L)) a feszültség és az áram közötti fázisszög.

3. lépés: Modellezze a dinamikus kompenzátort

A dinamikus kompenzátor típusa alapján modellezhető. Például, ha ez egy statikus var-kompenzátor (SVC), akkor változó impedanciaként ábrázolható. Legyen az SVC impedanciája (Z_{SVC}=R_{SVC}+jX_{SVC}).

Az SVC által beinjektált áramot (I_{SVC}) az (I_{SVC}=\frac{V}{Z_{SVC}}) adja meg, ahol (V) az SVC-n lévő feszültség. A teljes áramerősség a rendszerben (I_{total}=I_L + I_{SVC}).

A dinamikus kompenzátor szabályozási stratégiáját is modellezni kell. Például egy feszültségvezérelt SVC-ben a vezérlőrendszer úgy állítja be az SVC impedanciáját, hogy fenntartsa a kívánt feszültségszintet a csatlakozási ponton.

4. lépés: Írja fel a szabályozó egyenleteket

A fenti modellek alapján felírhatjuk a dinamikus kompenzátorral rendelkező villamosenergia-rendszer irányító egyenleteit. Ezek az egyenletek jellemzően Kirchhoff törvényein alapulnak.

Kirchhoff jelenlegi törvénye (KCL) kimondja, hogy a csomópontba belépő áramok összege egyenlő a csomópontot elhagyó áramok összegével. A dinamikus kompenzátor csatlakozási pontján (I_{összesen}=I_L + I_{SVC}).

A Kirchhoff-féle feszültségtörvény (KVL) alkalmazható az áramkör hurkaira. Például a feszültségforrást, a rendszerimpedanciát és a terhelést tartalmazó hurokban (V_s=I_{összesen}(Z_s ​​+ Z_L)).

5. lépés: Linearizálja az egyenleteket (ha szükséges)

Egyes esetekben az irányító egyenletek nemlineárisak lehetnek. Az elemzés egyszerűsítése érdekében az egyenleteket egy működési pont körül linearizálhatjuk. Ez úgy történik, hogy a nemlineáris egyenletek elsőrendű Taylor-soros kiterjesztését vesszük.

Legyen (x) a rendszer állapotváltozói (például áramok és feszültségek), és (u) a vezérlő bemenetek (például a dinamikus kompenzátor vezérlőjele). A nemlineáris rendszer így írható fel (\dot{x}=f(x,u)). A linearizált rendszer a következő: (\Delta\dot{x}=A\Delta x + B\Delta u), ahol (A=\frac{\partial f}{\partial x}\big|{x_0,u_0}) és (B=\frac{\partial f}{\partial u}\big|{x_0,u_0}), és ((x_0,u_0)) a működési pont.

6. lépés: Elemezze a modellt

A matematikai modell felállítása után elemezhetjük a teljesítményét. Ez magában foglalja a stabilitáselemzést, a tranziens válaszelemzést és a frekvenciaválasz elemzést.

A stabilitáselemzés olyan módszerekkel végezhető el, mint a Routh-Hurwitz-kritérium vagy a Nyquist-kritérium. A tranziens válaszelemzés segít megérteni, hogyan reagál a rendszer a terhelés vagy a vezérlőbemenetek hirtelen változásaira. A frekvencia-válasz elemzést a rendszer viselkedésének tanulmányozására használják különböző frekvenciákon.

7. lépés: Érvényesítse a modellt

Az utolsó lépés a matematikai modell érvényesítése. Ez úgy tehető meg, hogy a modell eredményeit összehasonlítjuk kísérleti adatokkal vagy szimulációkkal. Ha jelentős eltérések vannak a modell és a dinamikus kompenzátor tényleges viselkedése között, akkor a modellt finomítani kell.

A jó matematikai modell fontossága

A dinamikus kompenzátor jól bevált matematikai modelljének számos előnye van. Lehetővé teszi számunkra, hogy előre jelezzük a kompenzátor teljesítményét különböző működési feltételek mellett, optimalizáljuk a kialakítását, és hatékony szabályozási stratégiákat dolgozzunk ki. Ezenkívül segíti a dinamikus kompenzátor zökkenőmentes integrálását az energiarendszerbe.

Következtetés

A dinamikus kompenzátor matematikai modelljének felállítása összetett, de elengedhetetlen feladat. A fent vázolt lépések követésével olyan modellt készíthetünk, amely pontosan reprezentálja a kompenzátor viselkedését. A dinamikus kompenzátorok szállítójaként elkötelezettek vagyunk a kiváló minőségű termékek és műszaki támogatás biztosítása mellett. Ha dinamikus kompenzátoraink vásárlása iránt érdeklődik, vagy bármilyen kérdése van a matematikai modellezési folyamattal kapcsolatban, kérjük, forduljon hozzánk bizalommal további megbeszélések és tárgyalások céljából.

Hivatkozások

• Kundur, P. (1994). Az energiarendszer stabilitása és vezérlése. McGraw – Hill.
• Grainger, JJ és Stevenson, WD (1994). Energiaellátó rendszer elemzése. McGraw – Hill.
